產品詳情

當前位置:首頁特種合金調節閥

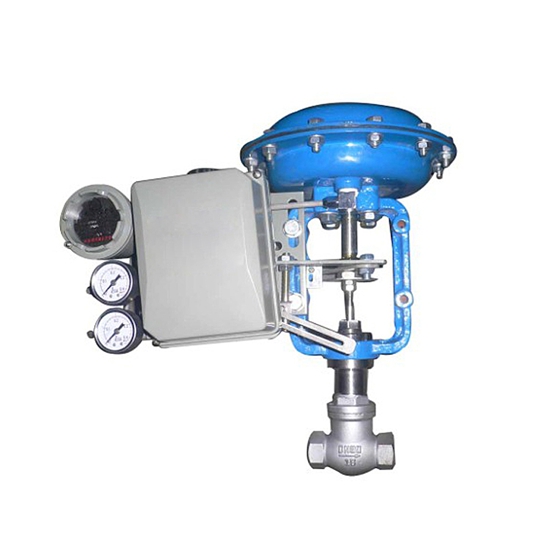

微小流量氣動調節閥

關注次數:
型號:
技術參數:

微小流量氣動調節閥法蘭標準符合JB78-59、JB79-59標準,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
執行機構ZHA/B型多彈簧氣動薄膜執行機構
可配附件定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等

微小流量氣動調節閥是專門針對小流量調節而開發的小口徑調節閥。閥體采用螺紋連接,具有體積小、重量輕、安裝、維護方便等優點。調節不干凈介質時,應針對其節流間隙小的問題,注意預防堵卡現象的發生。它適用于液體、蒸汽等 介質的注流量調節場合。

氣動流量調節閥公稱通徑 G1/2"G3/4"
閥座直徑 1.5*3456789
流量系數Kv0.00250.080.120.200.320.500.801.00
可調范圍30:1
公稱壓力標準產品1.6 4.0 6.4、10MPa
閥芯形式單座柱塞型閥芯
流量特性直線
作用形式氣開式、氣關式
工作溫度普通型-40~230℃,散熱片型230~450℃,特殊訂貨450~600℃
法蘭標準符合JB78-59、JB79-59標準,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
執行機構ZHA/B型多彈簧氣動薄膜執行機構
可配附件定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等

微小流量氣動調節閥閥注:

工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。 *注量系數<0.08需特殊訂貨。

要技術性能指標
泄漏率:Ⅵ 級, 小于額定流量的10-4
回差 :不帶,
主要零部件材料
閥體材質:1G1Cr18Ni9Ti、316、316L等
芯座材質:1Cr18Ni9Ti、316、316L等
填料材質:聚四氟乙烯、柔性石墨
膜片材質:丁腈橡膠夾尼龍布

執行機構ZHA(B)-11
行程10
有效面積(cm3)200
氣源接口尺寸M16×1.5
公稱通徑G1/2"G3/4"
閥座直徑1.53456789
允許壓差△P(MPa)6.45.24.6

微小流量氣動調節閥:
(1)ZHA:正作用執行機構 ;ZHB 反作用執行機構。
(2)如果允許壓差不清楚或工作壓差超出列表范圍請我們聯系。
外形尺寸及重量
公通徑G1/2"G3/4"
連接長度 L(mm)9292
高度 H(mm)370370
H1(mm)3030
執行器寬 D(mm)230230
重量(KG) 1818

想了解微小流量氣動調節閥定位器選型請點擊這里
