產品詳情

當前位置:首頁電站調節閥

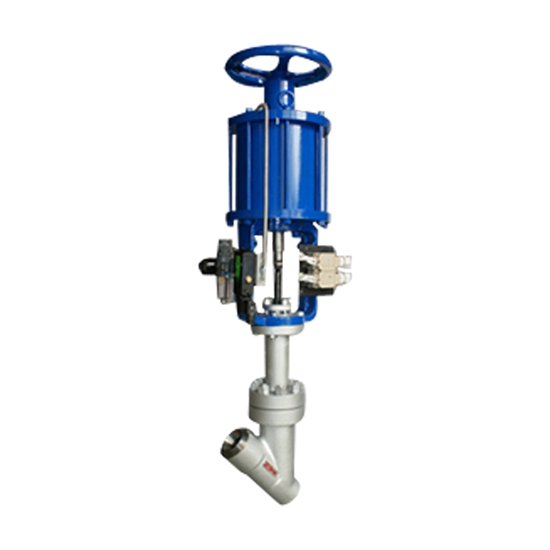

YST665Y氣動Y型疏水閥501

關注次數:
型號:
技術參數:

YST665Y氣動Y型疏水閥501規格和技術參數:
公稱通徑DN 20 25 32 40 50 65 80 100
流量系數 5 8 12 17 29 43 70 100
額定行程 16 25 40
膜片有效面積 280 400 600
公稱壓力 150LB(2.0MPa)--1500LB(25.0MPa)
工作溫度 -445

產品簡述

ZMQSY系列氣動薄膜Y型疏水閥 是本公司根據熱電廠設備疏水而專業設計生產的新一代蒸氣疏水閥,該產品接近直線的流通設計,減小流阻,二次節流原理,減少?zèng)_蝕,提高壽命。閥芯、閥座采用整體硬質合金,關閉內漏〈=VI級,可拆卸中腔密封設計,杜絕外漏,檢修方便等特點,還可在易燃,易爆場合使用,根據控制系統或調節儀表的信號,切斷或開啟閥門,從而實現對被控參數的使用要求。因此它廣泛應用于火電廠等行業的遠程控制。
本產品由正作用和反作用之分,其公稱通徑等級DN(MM)由20~100;公稱壓力等級PN由150lb(2。0MPa)等多個等級之分;氣源壓力(MPa)0。14-0。4;信號范圍Pr(KPa)20-100;40-200;泄漏量幾乎近似于0泄漏該產品的有多種規格可供選擇。

ZMQSY型氣動薄膜Y型疏水閥;該閥門由新系列氣動薄膜執行機構和Y型疏水閥二部分組(圖1)Y型疏水閥是具有特殊結構的調節閥體二端為焊接式,適用于特定的配管。
執行機構有正、反二種作用形式;當信號壓力增加,推桿伸出膜室的叫正作用,與閥配合構成氣關式。當信號壓力增加,推桿退入膜室的叫反作用,與閥配合構成開式。
其原理:
當信號壓力輸入膜室后,在膜片上產生推力,壓縮彈簧,使推桿移動,帶動閥桿,改變閥芯與閥座之間流通面積,直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡,從而達到自動調節工藝參數目的。

ZMQSY系列氣動薄膜Y型疏水閥規格和技術參數:
公稱通徑DN 20 25 32 40 50 65 80 100
流量系數 5 8 12 17 29 43 70 100
額定行程 16 25 40
膜片有效面積 280 400 600
公稱壓力 150LB(2.0MPa)--1500LB(25.0MPa)
工作溫度 -445
信號范圍 20-100 40-200
起源壓力 0.14-0.04
允許泄漏量 小于VI級
接管螺紋 M10X1 M16X1.5
